| 一、 產品特點
鋁合金防風橫梁配重，使門體的防風性能好，長期使用不變型
卷簾基布為輕制PVC材質，使用安全性高、門底部設計安全光柵，安全感應，避免門在下降過程中撞擊物品，防撞擊設計很好的保護進出貨物和操作人員的安全性
垂直升降模式可以防蟲、防塵、減少空氣對流降低對車間的污染
快速升降模式節能、電耗低，運行成本低，工作效能高
可設置連鎖模式，形成緩沖工作空間，確保生產環境的潔凈，避免二次污染
二、 產品配置介紹
1.門體框架結構：
軌道立柱采用優質不銹鋼SUS30408材質拉絲板折彎加工而成，板材實際厚度：1.2mm,不銹鋼的強度和耐使用性遠遠高于碳鋼、冷軋鋼板噴塑和鋁合金材質，不銹鋼表面美觀大方，便于清潔，整體與設備機箱色調一致，立柱與皮簾銜接處安裝優質密封毛刷，在立柱軌道和卷簾門基布之間做好密封，毛刷為黑色PVC材質，帶鋁合金固定夾，結實耐用，確保密封性。門機軌道防護罩及電機防護罩均采用不銹鋼板SUS30408材質拉絲板制作，厚度1.0MM，對軌道及電機起到很好的保護，螺絲固定，拆卸方便，便于檢修檢護，美觀大方。
2.電機驅動裝置：
使用SEJ品牌專用高速馬達，電源220V/50HZ，大功率0.9kw/1550R/MIN，型號：NMRV063/10-BMD80L4 ，產地：上海，電機具備高效、快速、低噪音、低電耗的特點。停電狀態下，電機有手動搖柄，可以將門提升到適合的操作位置。
3.電控系統 ：
采用丹佛斯高性能升級控制箱，PLC二合一，卷簾門的編程可調整、可編程，具有高性能、高可靠性、高穩定性特點。安裝在門體右側，離地高度1.5米處，便于操作維護，帶一把鎖交由專人負責，同時
運用變頻控制技術，有軟啟動，緩?fù)Ｖ构δ?，保證門體運轉平穩。
控制箱上布置有：
電源指示燈、手動/自動轉換開關、手動上升按鈕、手動下降按鈕、
急停開關按鈕。
4.卷簾門的開啟、關閉速度：150cm/s—60cm/s（根據編碼器可調速），安裝時根據客戶使用情況設定好，基本無須再次調整。
5.安全保護裝置：
門框下部安裝韓國奧托尼克斯紅外線光電雙光線保護開關一對，為雙光線感應，門體下面感應到有停留
人與物體時，門體不下落，自動反彈提升，品牌為韓國奧托尼克斯，確保安全性。
如果門下方有物品或人，卷簾門不會下降，始終處于提升狀態，提升的高度可以
編程設定。紅外線光電保護開關用專用保護罩防護，避免人員碰觸。
6.門簾基布：
選用上海永利工業聚脂纖維基布，厚度0.9㎜，主
體顏色（橘黃色）橘黃色是警戒色，有利用人員操作使用，中間帶透
明視窗一個（PVC透明軟板厚度1.2㎜）。門簾銜接部位安裝分段式
強化鋁合金防風肋條，具有抗風及布簾分段功能。整機門簾為埡口熱
熔焊接技術拼接而成，表面平整、牢固、美觀。
7.密封—門簾底部安裝有氣囊布兜，可與各種不平坦地面嚴密結合，可以起到防
塵、防蟲、密封等作用。
8.開啟方式：
采用雙側手動按鈕+互鎖連動,使用更快捷方便。在貨淋室的內部安裝有手動開關按鈕，人員在特定狀態就是在（非自動連鎖狀態，而轉化成手動操作狀態下）下可手動操作卷簾門。
9.緊急狀態時：
配有急停開關，突發狀態下，按下急停開關可以解鎖，進門出門會同時開啟，安
全性能有保障。
10.自帶故障恢復功能:
關閉電源10秒通電后系統自動恢復原程序。
11、感應裝置：
卷簾門的開啟方式有很多種可供選擇
開關模式
雷達感應
地磁感應
光柵感應
遙控器
根據貴公司的車間情況，這次建議安裝地磁感應，只有插車到達感應區域卷簾門才會開啟，平時人員不走這個卷簾門的物流口。
12、在進門和出門卷簾門的二側安裝加厚防撞立柱2根，帶警戒色，高度50CM，保護門體避免撞擊。

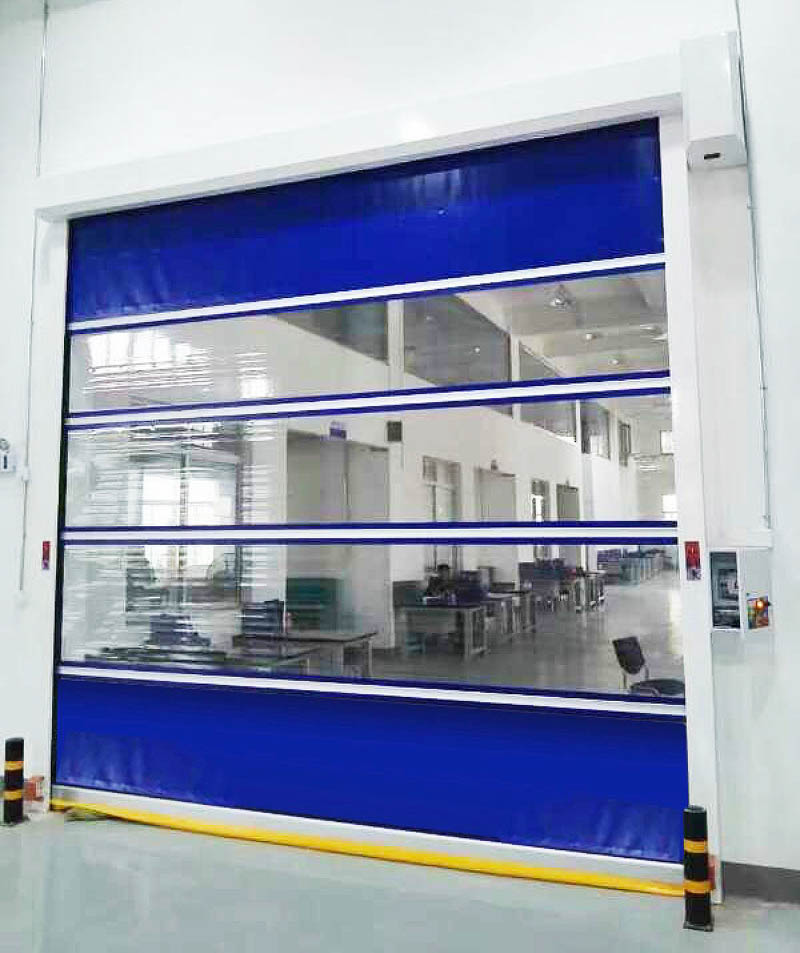

◆快速卷簾門結構示意圖
如下：
密封氣囊
◆二個快速卷簾門互鎖模式說明
互鎖自動模式：
2、 A門開啟，B門就不能開啟，一定要等A門關閉后，B門才能開啟，
同樣B門開啟后，A門也不能開啟，一定要等B門關閉后A門才能開啟。
2、A門開啟，若干秒后，A門自動關閉，B門立即自動開啟，若干秒后B門關閉。
此功能配合雷達，可做到全自動開閉。
手動：
選擇開關至手動，控制系統處在手動狀態，按上升鍵，門簾上升，按下降鍵門簾下降，光電保護和安全氣囊都有效。
自動：
選擇開關至自動，控制系統處在自動狀態，按上升鍵上升，若干秒后會自動下降，延時范圍0～99秒，在LCD控制器上可調。如需在延時時間內下降，可按下降鍵。光電保護、安全氣囊、雷達上升都有效。
型號規格參數表
|
品名 |
快速卷簾門 |
|
|
規格 |
外型尺寸3000W*3800H
門開啟尺寸：2640W*3000H |
|
|
電機 |
品名：三相異步電動機
品牌：SEJ
型號：BMD-80L/4
技術參數
電源電壓：380V/220V
額度頻率：50Hz
轉速： 1500r/min
防護等級：IP55
功率： 750W/H
執行標準：JB/T8680-2008
使用環境溫度：-10~+40（℃）室內使用
產品認證: 3C
類型： 繞線式
產地： 上海
機殼： 采用合金啞光噴塑工藝制作，繞線為銅線 |
|
|
安全光柵 |
品名：安全光柵（光電開關）
品牌：韓國奧托尼克斯AUTONICS
型號：BEN5M-MFR
技術參數
電源電壓：24-240V AC
輸出方式：3A阻抗負荷
用途：檢測物體
使用環境溫度：-20~+65（℃）
產品認證:CE
類型：鏡面反射型
模式：雙光線式 |
|
|
基布 |
主體為橙色基布
視窗部分為透明基布 |
|
|
電控系統 |
丹佛斯高性能升級控制箱，PLC二合一 |
|
|
防撞立柱 |
|
|
|
價格 |
議定 |
|
|
售后服務 |
一年保修，終生維修，維修只收取工本費 |
接到故障電話12小時響應 |
|
交貨期 |
12日 |
|
安裝條件：
卷簾門的安裝時，二側立柱需要固定在結實牢靠的墻體上，要求安裝現場的墻體最好是磚混墻面，平整。卷簾門的外型尺寸是：3000W*3800H
要求安裝門的洞口尺寸是2640MM寬，高度是3200MM，洞口兩側的墻體寬度不小于400MM，洞口上方墻體的高度不小于400MM。這樣不小于400MM的位置才能安裝立柱和門機上部的軌道。
設備用電：220V/50HZ
其他沒有要求 |
